OCS固态继电器控制振动盘有二个端子X77的作用？如何接线？

司马光砸缸

OCS固态继电器控制振动盘有二个端子X77的作用？如何接线？

1、X77为220V开关量输入，X77N和X77L输入220VAC则程序中X77软元件导通。
2、做为交流调压的零点检测信号，只要用到交流调压功能则需要输入220VAC。
3、控制震动盘的话，交流负载那里接振动盘就可以了，在程序中就可以控制振动强弱。
4、同时X77也是开关量输入，可输入直流24V~220V或者交流36~220V电压，输入后程序中X77导通。




武林秘籍：工程方案免费送，任您挑选！
http://bbs.lsjs.cn/forum.php?mod=forumdisplay&fid=53

如果要接多路固态继电器，应该如何接线？

1、OCS可以控制多路固态继电器，具体数量根据产品型号而定。

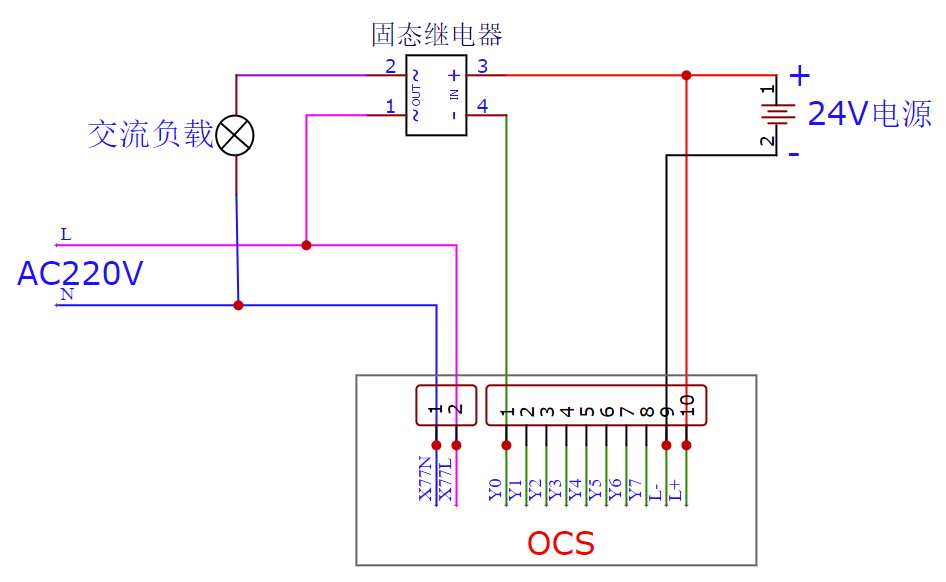

2、如上方接线图接好一路后，接第2路或第N路时，只需要把Y1------Yn的输出接到固态4脚。
3、固态继电器的3脚接24V+，1脚2脚接电源和负载。

对固态继电器有什么要求吗？是不是任何一种都行？

1、如果要用交流调压功能的话，必须使用调压型固态继电器（也叫随机触发型）。
2、常用的固态继电器一般为开关型固态继电器（也叫零点触发型）。
3、为了避免选错型号，可以联系良石技术客服一起配套。

固态继电器是继电器的一种，图中的是直流控制交流
